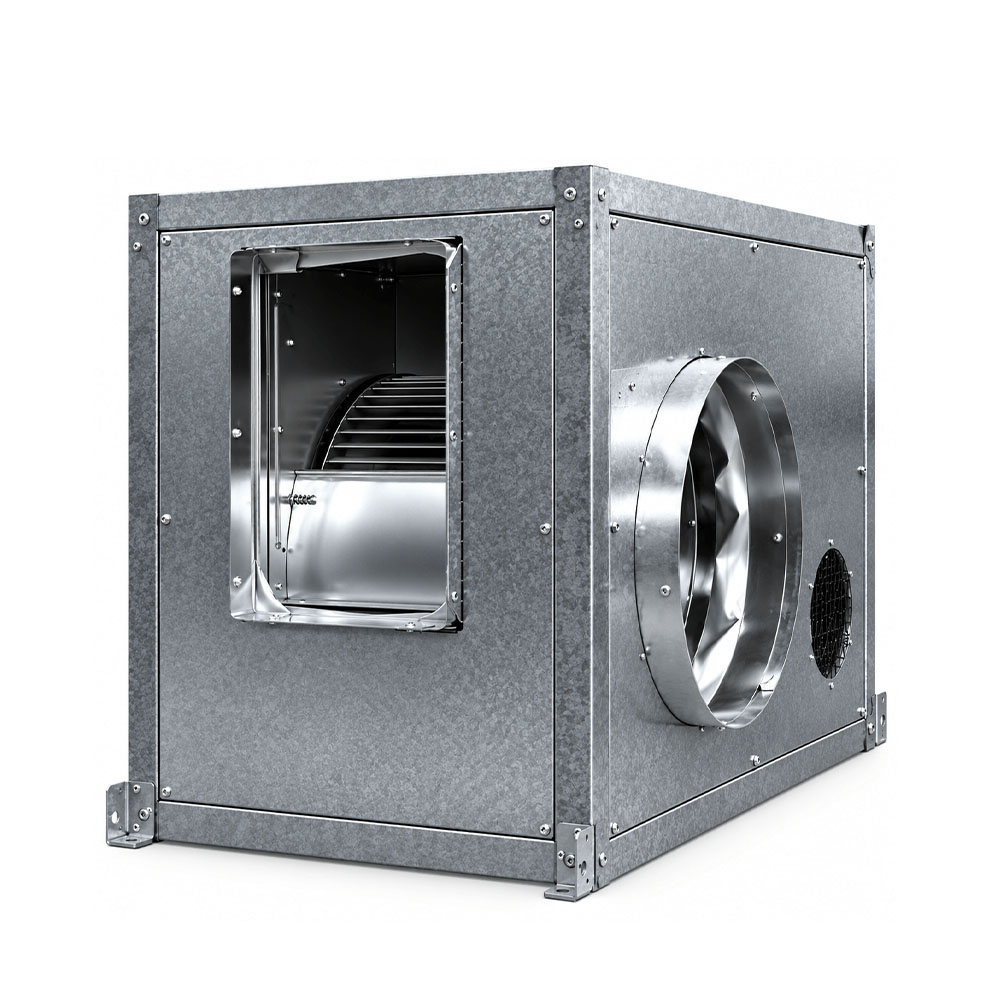

Caja de Ventilación Extracción de Humos 400º/2H SA-MU 22/11 5,5 kW 7,5 CV Mundofan

Caja profesional para extracción de humos

La Caja de Ventilación para Extracción de Humos 400º/2H Mundofan SA-MU 22/11 está diseñada para instalaciones profesionales que requieren una elevada capacidad de extracción de aire y humos. En primer lugar, su funcionamiento centrífugo mediante transmisión y simple aspiración permite trabajar con grandes volúmenes de aire, especialmente en sistemas profesionales de ventilación.

Motor trifásico de 5,5 kW y 7,5 CV

La Mundofan SA-MU 22/11 incorpora un motor trifásico de 5,5 kW (7,5 CV), equipado con protección IP55 y aislamiento clase F. El motor se encuentra incorporado en el interior del conjunto, aunque permanece fuera del flujo de aire, porque su configuración permite mantenerlo separado del aire extraído. Además, su ventilación se realiza mediante una toma de aire exterior.

Caja de ventilación con caudal máximo de 17.000 m³/h

Esta caja de ventilación centrífuga Mundofan ofrece un caudal máximo de 17.000 m³/h. Principalmente, está orientada a instalaciones profesionales que necesitan mover grandes cantidades de aire. También proporciona una elevada capacidad para diferentes proyectos de ventilación y extracción de humos.

Resistencia a 400 °C durante 2 horas

Una de las características más importantes de este modelo es su clasificación 400ºC/2H, es decir, permite trabajar a una temperatura de 400 °C durante 2 horas. Por esta razón, está especialmente orientada a instalaciones profesionales de extracción de humos que requieran equipos con esta clasificación térmica.

Turbina multipalas de simple aspiración

La SA-MU 22/11 incorpora una turbina multipalas de simple aspiración fabricada en acero galvanizado, así como un ventilador montado dentro de una caja de acero galvanizado. Debido a esta configuración, ofrece una construcción adecuada para aplicaciones profesionales.

Dimensiones de la Mundofan SA-MU 22/11

Sus dimensiones son 1570 × 1250 × 760 mm, con un diámetro de turbina de 615 mm y un peso aproximado de 234 kg.

Posibilidad de impulsión vertical

Después, durante la planificación de la instalación, puede valorarse la posibilidad de suministro con impulsión vertical, facilitando su adaptación a diferentes configuraciones.

Caja de extracción de humos industrial de gran caudal

Siendo eso especialmente interesante en proyectos con necesidades específicas de instalación, en conclusión, la Mundofan SA-MU 22/11 7,5 CV combina 17.000 m³/h de caudal, transmisión, simple aspiración y clasificación 400º/2H para sistemas profesionales de ventilación y extracción de humos.

Caracteristicas:
Carcasa | Material: Chapa de acero galvanizado
Certificación 400°C/2h: Fuera de la zona de riesgo
Protección IP: 55
Tensión fase: Trifásica
Alimentación: 400-690 V / 50 Hz
Potencia: 5,5 kW
Caudal: 17000 m³/h
Diámetro: 615 mm
Peso: 234 kg
Largo: 1570 mm
Ancho: 760 mm
Alto: 1250 mm
