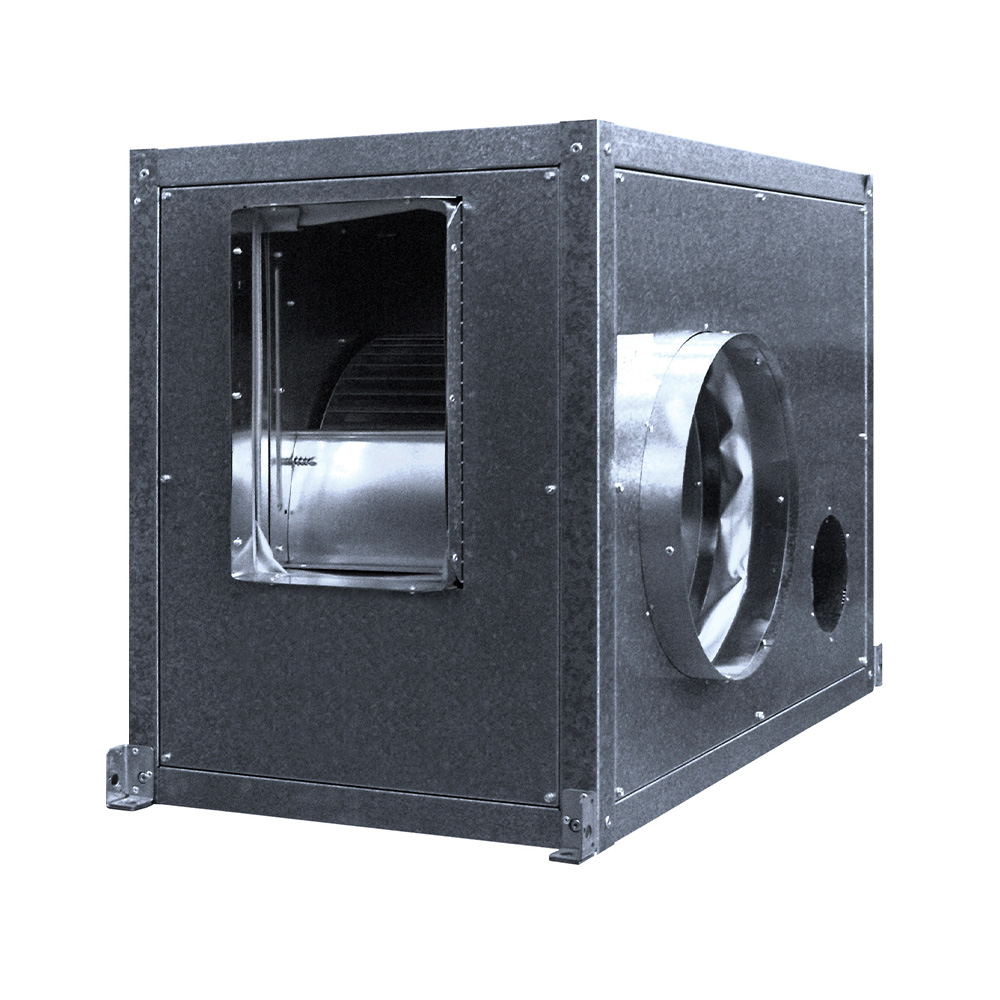

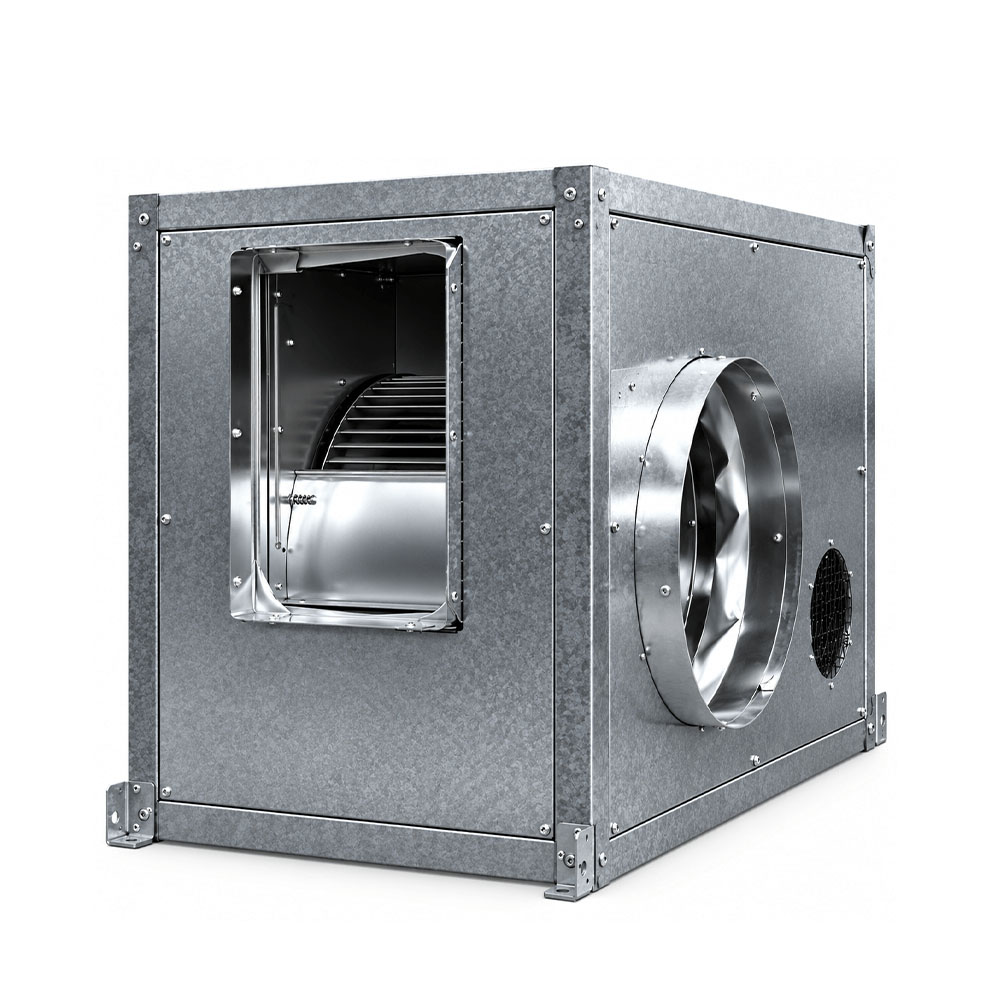

Caja de Ventilación Extracción de Humos 400º/2H SA-MU 22/11 4 kW 5,5 CV Mundofan

Caja profesional para extracción de humos

La Caja de Ventilación para Extracción de Humos 400º/2H Mundofan SA-MU 22/11 está diseñada para instalaciones profesionales que necesitan una elevada capacidad de extracción de aire y humos. En primer lugar, su funcionamiento centrífugo mediante transmisión y simple aspiración permite mover grandes volúmenes de aire, especialmente en diferentes sistemas de ventilación profesional.

Motor trifásico de 4 kW y 5,5 CV

La Mundofan SA-MU 22/11 incorpora un motor trifásico de 4 kW (5,5 CV) con protección IP55 y aislamiento clase F. El motor se encuentra instalado en el interior del conjunto, aunque permanece fuera del flujo de aire, porque su configuración permite mantenerlo separado del aire extraído. Además, la ventilación del motor se realiza mediante una toma de aire procedente del exterior.

Caudal máximo de 15.000 m³/h

Esta caja de ventilación centrífuga Mundofan proporciona un caudal máximo de 15.000 m³/h. Principalmente, está destinada a instalaciones que requieren desplazar grandes cantidades de aire. También sus prestaciones permiten utilizarla en proyectos profesionales de ventilación y extracción de humos.

Resistencia a 400 °C durante 2 horas

Una de las principales características de esta caja es su clasificación 400ºC/2H, es decir, está preparada para trabajar a 400 °C durante 2 horas. Por esta razón, esta especificación resulta especialmente importante en instalaciones profesionales que requieran equipos con estas características térmicas.

Turbina multipalas de simple aspiración

La SA-MU 22/11 incorpora una turbina multipalas de simple aspiración fabricada en acero galvanizado, así como un ventilador montado dentro de una caja de acero galvanizado. Debido a esta configuración, forma un conjunto diseñado para aplicaciones profesionales.

Dimensiones de la Mundofan SA-MU 22/11

Sus dimensiones son 1570 × 1250 × 760 mm, con un diámetro de 615 mm y un peso de 221 kg.

Posibilidad de impulsión vertical

Después, durante la planificación de la instalación, puede valorarse la posibilidad de suministro con impulsión vertical para adaptarla a diferentes configuraciones.

Caja de extracción de humos industrial de 15.000 m³/h

Siendo eso especialmente interesante en proyectos con necesidades específicas, en conclusión, la Mundofan SA-MU 22/11 de 4 kW y 5,5 CV combina 15.000 m³/h de caudal, transmisión, simple aspiración y clasificación 400º/2H, siendo una solución profesional para sistemas de extracción de humos y ventilación.

Características:
Carcasa | Material: Chapa de acero galvanizado
Certificación 400°C/2h: Fuera de la zona de riesgo
Protección IP: 55
Tensión fase: Trifásica
Alimentación: 230-400 V / 50 Hz
Potencia: 4 kW
Caudal: 15000 m³/h
Diámetro: 615 mm
Peso: 221 kg
Largo: 1570 mm
Ancho: 760 mm
Alto: 1250 mm
